İmalat Tipleri

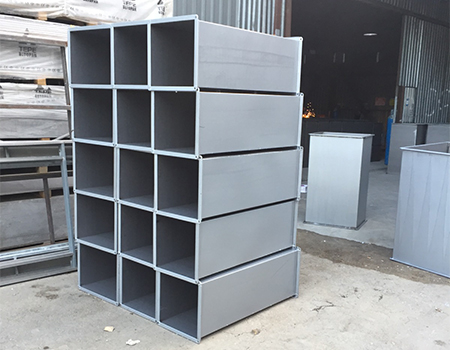

Kendinden Flanşlı İmalat

Kanal uçlarına "C" formunda büküm uygulanarak yapısal dayanıklılık sağlanır. Bu bükümler, klemens takılabilmesine olanak tanır ve montajı kolaylaştırır. Köşe noktalara delikli metal parçalar kaynatılarak, kanallar civata ve somun ile birleştirilir.

Köşebent Flanşlı İmalat

Kanal uçlarına köşebent çerçeveler kaynaklanır. Bu çerçevelerdeki delikler aracılığıyla kanallar, civatalarla kolayca birleştirilebilir.

Muflu İmalat

Kanalın bir ucu dışa doğru yarım kanal formunda açılır (ölçü sac kalınlığına göre değişir). Diğer kanal bu muf içine geçirilip kaynatılarak birleşim sağlanır.

Gönye Şeklinde İmalat

Bir kanal ucu 20 mm, diğer ucu 15 mm olacak şekilde "L" şeklinde bükülür. Montajda bu uçlar üst üste getirilerek kaynakla birleştirilir.

Teknik Özellikler

Conta Kullanımı: Flanşlı sistemlerde sızdırmazlık, 1200 °C ısıya dayanıklı, 5 mm kalınlığında seramik esaslı conta ile sağlanır.

Boya Uygulaması: Kanalların dış yüzeyleri, 600 °C ısıya dayanıklı, galvaniz esaslı boya ile kaplanarak korozyona karşı korunur.
