Açıklama
Fan Bileşenleri ve Özellikleri
Silindirik tüp kasa airfoil kanat yapısı ve direk akuple motor fanlar 3500 m3/h ile 115000 m3/h debi ve Ø400 mm -Ø1250 mm çap seçenekleri sunan 16 modeli mevcuttur. Gövde elektrostatik toz boyalı olarak çelikten imal edilir. Motor ve fan pervanesi ana gövdeye çelik taşıyıcılarla bağlıdır. İsteğe göre ayaklı olarak imal edilebilir.
Fan Yapısı
Aksiyel kanatlar basınçlı alüminyum döküm ile airfoil yapıda üretilir. Aerodinamik olarak en uygun formda olan kanatlar yüksek verimlilik sağlar.
Avantajları
Düşük ses seviyesiyle çalışır ve uzun süre bakım gerektirmeyecek şekilde tasarlanmıştır. Hız kontrol cihazları ile devir ayarlanabilir. Kanatlar en ideal açıda ve kanat formunda imal edilmiş olup maksimum performans sağlar.
Hız Kontrolü
Opsiyonel kontrol cihazları ile sağlanabilir.
3~ fazlı ürünlerde frekans inverter ile hız kontrolü yapılabilir. (bkz. BSC-F aksesuarı)
Kullanım Alanları
BTFM tipi aksiyel fanlar, merdiven basınçlandırma, asansör basınçlandırma, ortam basınçlandırma ve ortam egzozu uygulamalarında kullanılır. Yüksek verimli alüminyum kanat kullanılarak dayanıklı metal alaşım gövdeden imal edilirler.

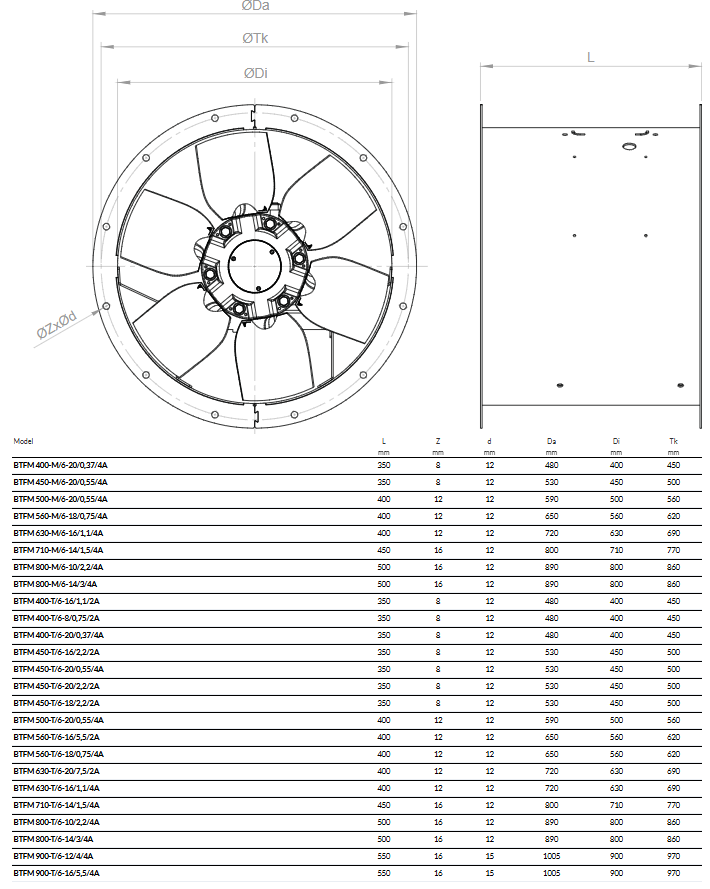

| Model | L | Z | d | Da | Di | Tk |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| BTFM 400-M/6-20/0,37/4A | 350 | 8 | 12 | 480 | 400 | 450 |
| BTFM 450-M/6-20/0,55/4A | 350 | 8 | 12 | 530 | 450 | 500 |
| BTFM 500-M/6-20/0,55/4A | 400 | 12 | 12 | 590 | 500 | 560 |
| BTFM 560-M/6-18/0,75/4A | 400 | 12 | 12 | 650 | 560 | 620 |
| BTFM 630-M/6-16/1,1/4A | 400 | 12 | 12 | 720 | 630 | 690 |
| BTFM 710-M/6-14/1,5/4A | 450 | 16 | 12 | 800 | 710 | 770 |
| BTFM 800-M/6-10/2,2/4A | 500 | 16 | 12 | 890 | 800 | 860 |
| BTFM 800-M/6-14/3/4A | 500 | 16 | 12 | 890 | 800 | 860 |
| BTFM 400-T/6-16/1,1/2A | 350 | 8 | 12 | 480 | 400 | 450 |
| BTFM 400-T/6-8/0,75/2A | 350 | 8 | 12 | 480 | 400 | 450 |
| BTFM 400-T/6-20/0,37/4A | 350 | 8 | 12 | 480 | 400 | 450 |
| BTFM 450-T/6-16/2,2/2A | 350 | 8 | 12 | 530 | 450 | 500 |
| BTFM 450-T/6-20/0,55/4A | 350 | 8 | 12 | 530 | 450 | 500 |
| BTFM 450-T/6-20/2,2/2A | 350 | 8 | 12 | 530 | 450 | 500 |
| BTFM 450-T/6-18/2,2/2A | 350 | 8 | 12 | 530 | 450 | 500 |
| BTFM 500-T/6-20/0,55/4A | 400 | 12 | 12 | 590 | 500 | 560 |
| BTFM 560-T/6-16/5,5/2A | 400 | 12 | 12 | 650 | 560 | 620 |
| BTFM 560-T/6-18/0,75/4A | 400 | 12 | 12 | 650 | 560 | 620 |
| BTFM 630-T/6-20/7,5/2A | 400 | 12 | 12 | 720 | 630 | 690 |
| BTFM 630-T/6-16/1,1/4A | 400 | 12 | 12 | 720 | 630 | 690 |
| BTFM 710-T/6-14/1,5/4A | 450 | 16 | 12 | 800 | 710 | 770 |
| BTFM 800-T/6-10/2,2/4A | 500 | 16 | 12 | 890 | 800 | 860 |
| BTFM 800-T/6-14/3/4A | 500 | 16 | 12 | 890 | 800 | 860 |
| BTFM 900-T/6-12/4/4A | 550 | 16 | 15 | 1005 | 900 | 970 |
| BTFM 900-T/6-16/5,5/4A | 550 | 16 | 15 | 1005 | 900 | 970 |
